Manomètre de pression turbo 60 mm : lire la suralimentation en direct
Un manomètre de pression turbo affiche en temps réel la pression que le turbocompresseur envoie dans l'admission. Ce kit associe une jauge de pression turbo de 60 mm graduée jusqu'à 3 bar et un contrôleur de suralimentation mécanique réglable de 1 à 30 PSI. On voit ce que fait le turbo, et on choisit ce qu'il doit faire.
Pourquoi poser un manomètre de pression turbo
- Diagnostic immédiat : une chute de pression trahit une durite fendue, un collier détendu ou une wastegate qui fuit bien avant que le voyant moteur ne s'allume.
- Gradué 3 bar : couvre les moteurs d'origine comme les préparations, sans que l'aiguille tape en butée.

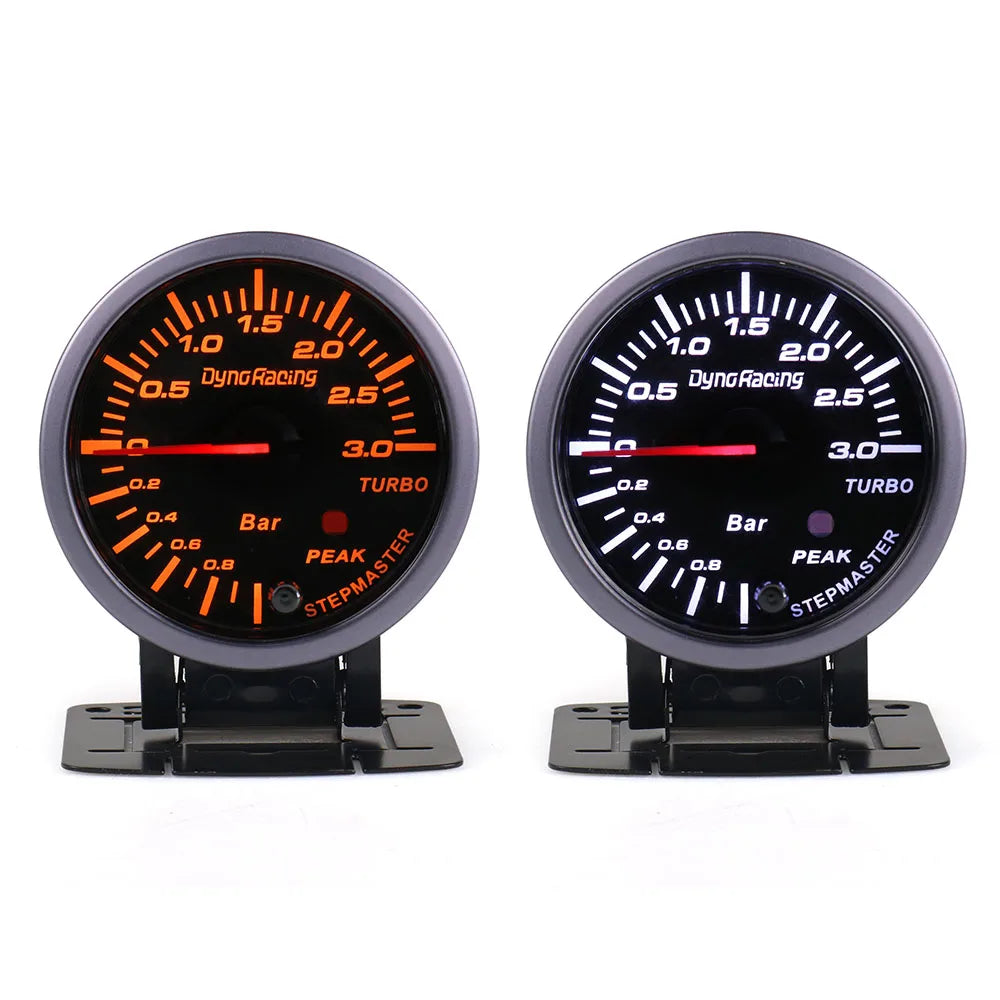

- Cadran lumineux : rétroéclairage lisible de nuit, aiguille contrastée sur fond foncé.

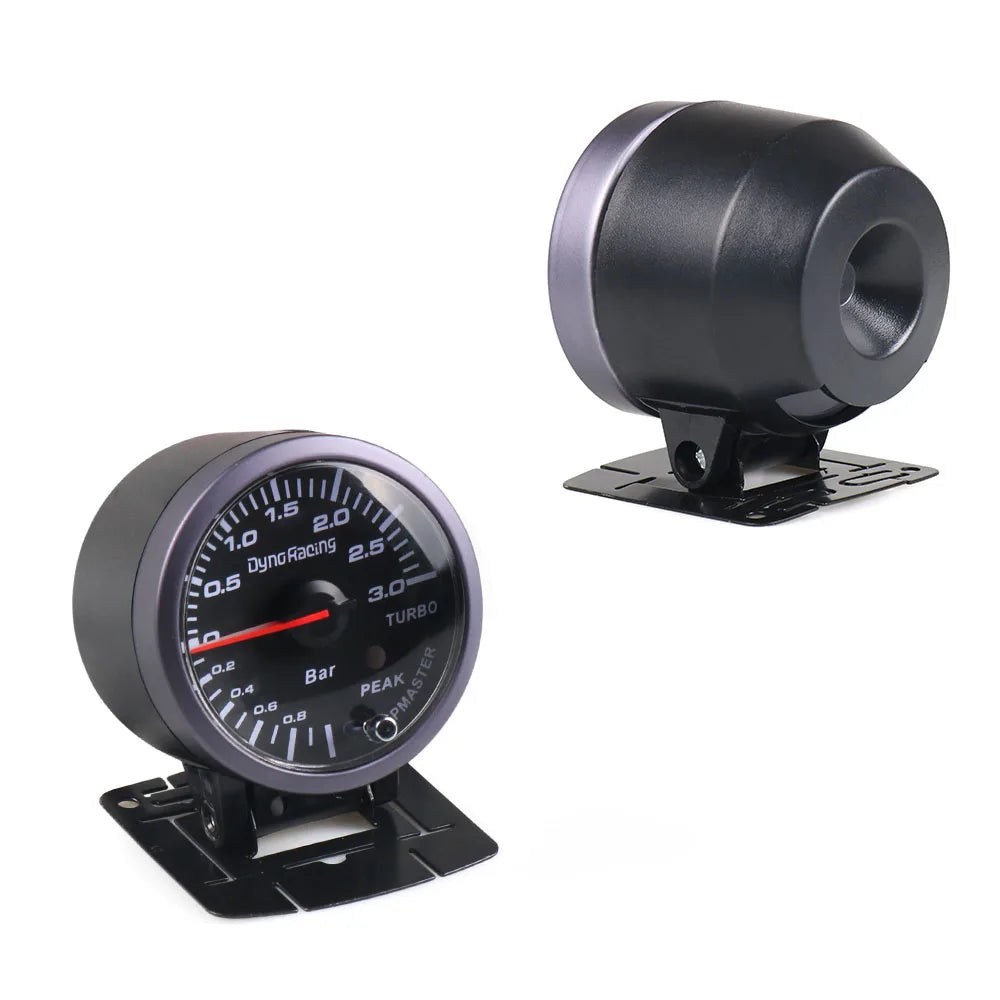

- Diamètre 60 mm : le standard des supports de manomètre, pilier A ou pod sur tableau de bord.
- Contrôleur réglable 1-30 PSI : molette mécanique en ligne sur la durite de commande de wastegate, sans électronique.

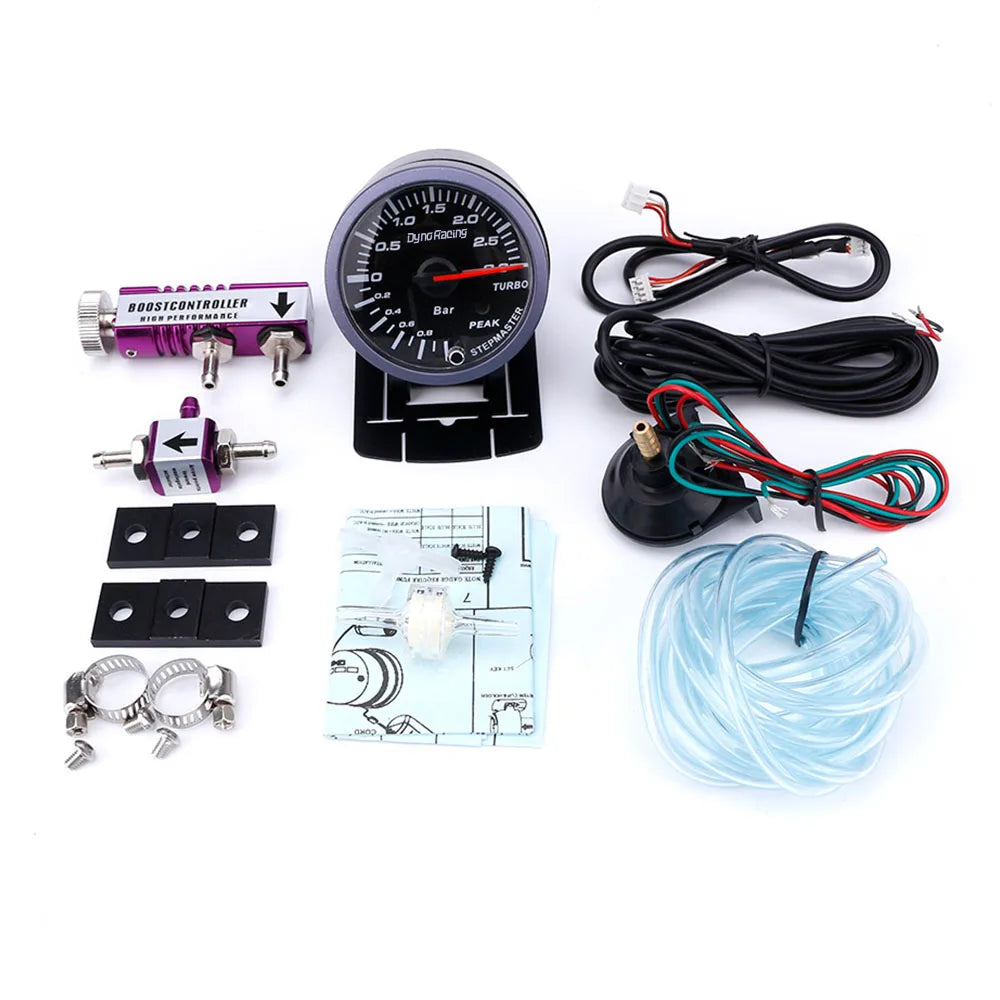

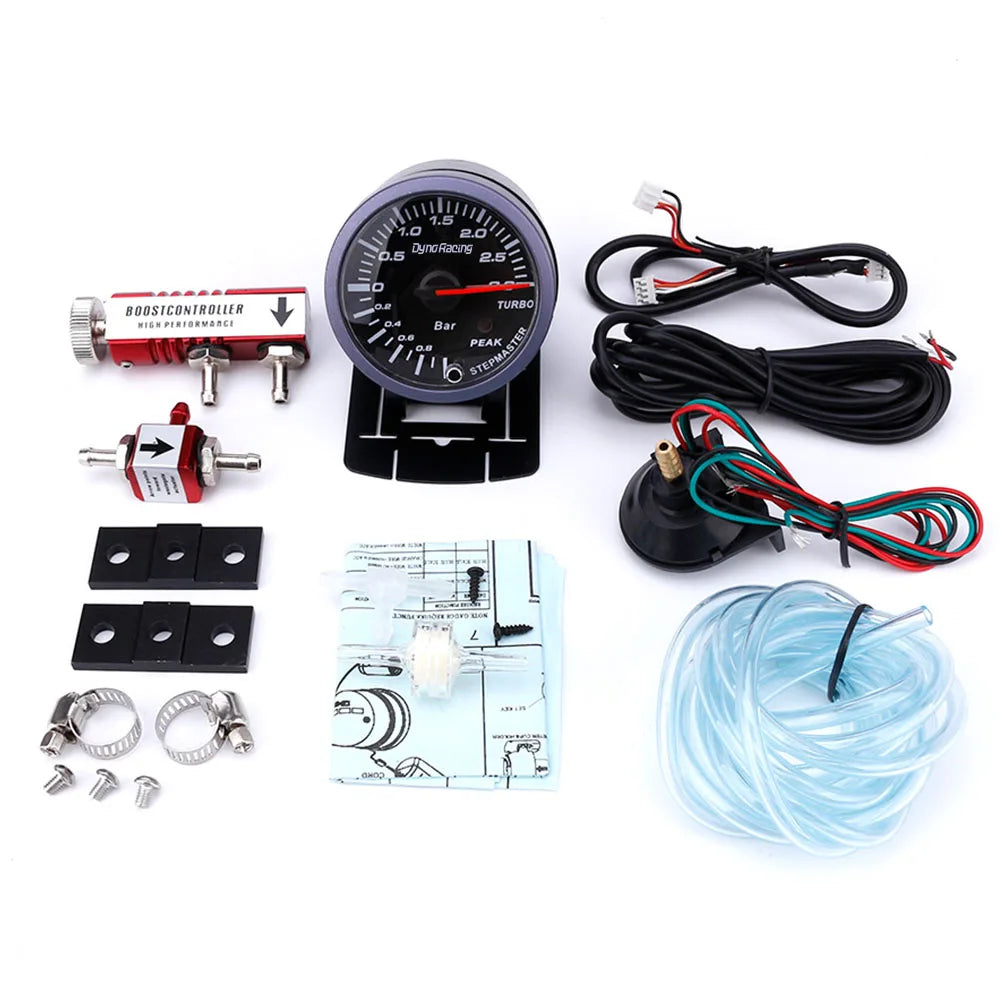

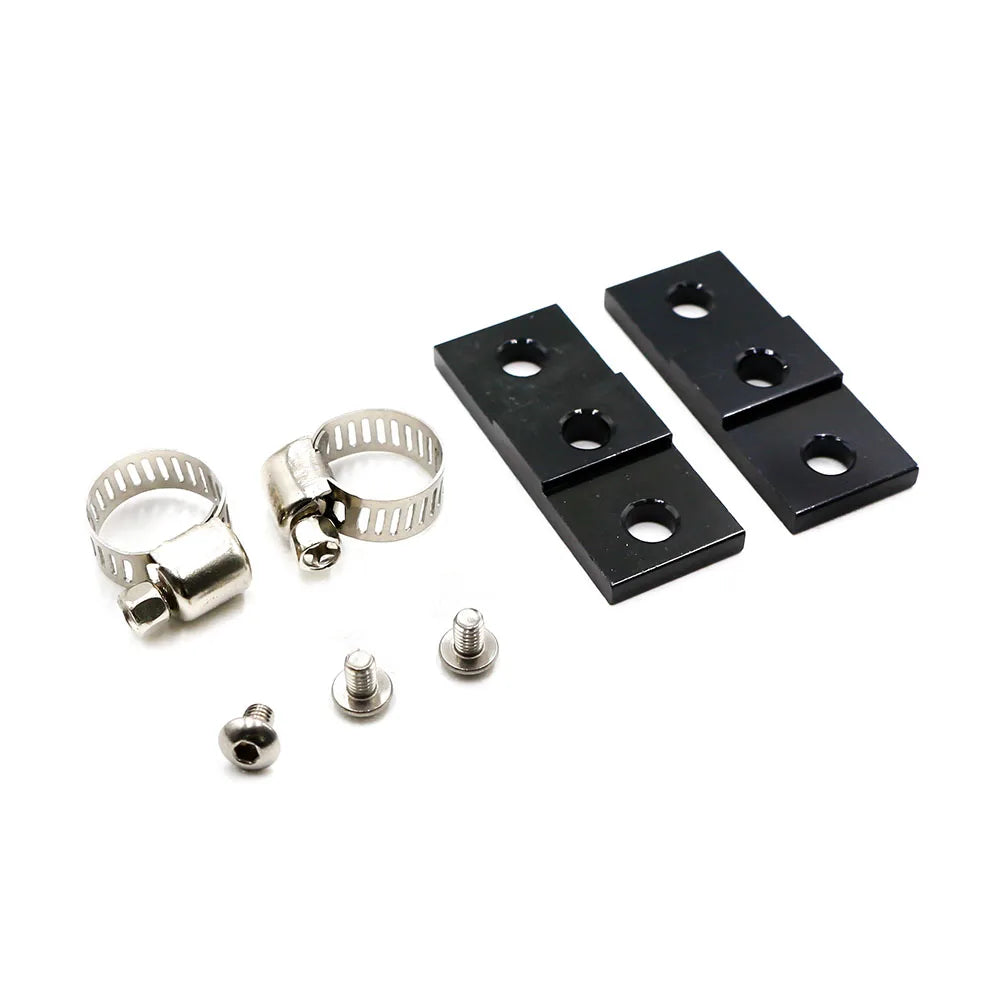

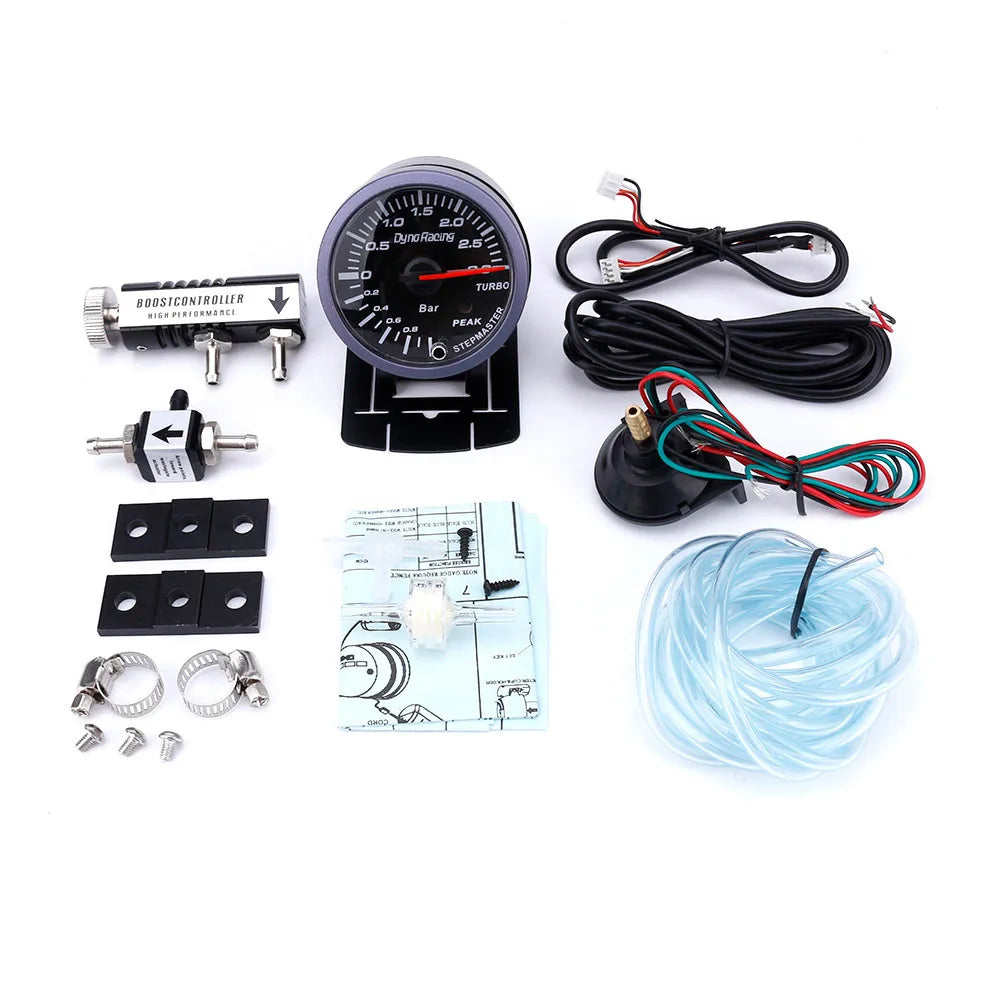

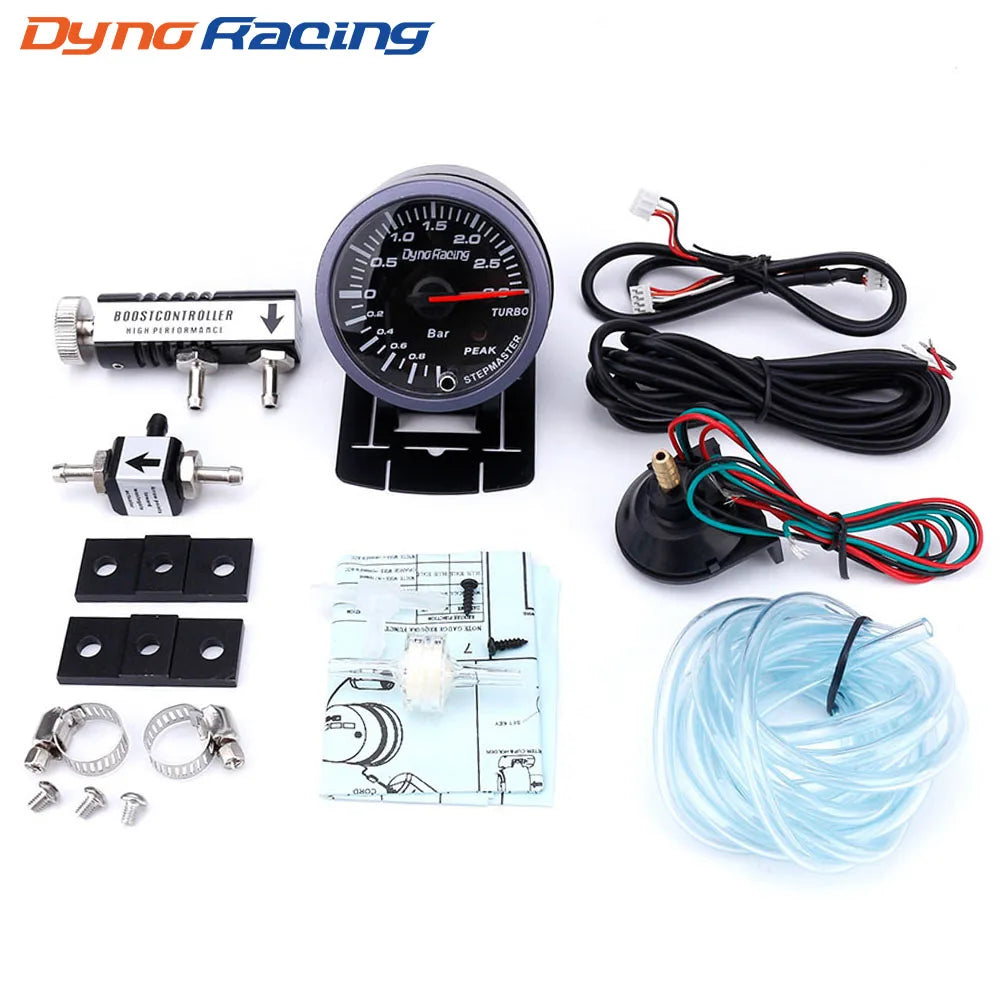

- Kit complet : durites, té, colliers, visserie et faisceau d'alimentation fournis.
Contrôleur de suralimentation : ce qu'il fait vraiment
Le contrôleur de suralimentation mécanique s'intercale entre la prise de pression et l'actionneur de wastegate. En retardant l'ouverture de la soupape de décharge, il laisse la pression de suralimentation monter plus haut et plus tôt. Contrairement à une reprogrammation, l'opération est purement mécanique et réversible : on retire la molette et le circuit retrouve son état d'origine. Dit clairement : c'est un réglage de pression, pas une cartographie, et le calculateur n'en sait rien.
Caractéristiques techniques

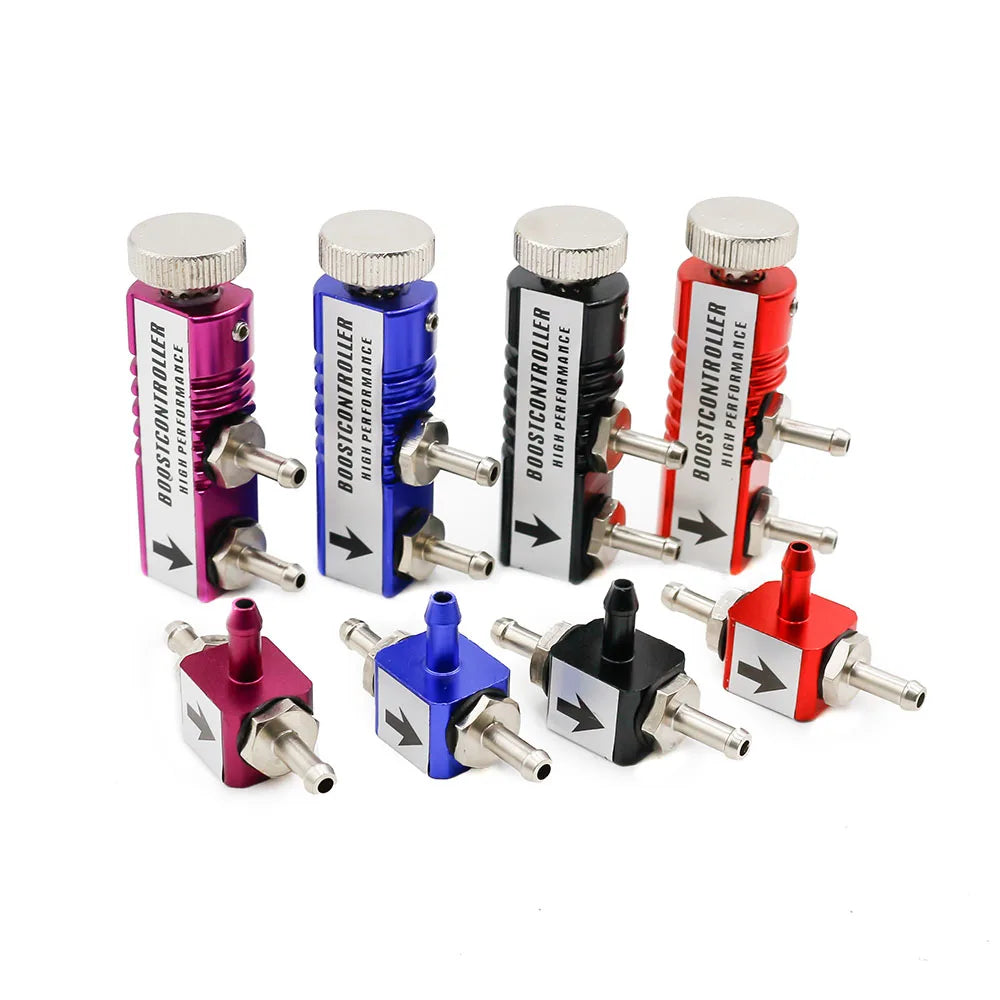

Type : manomètre de pression de suralimentation à aiguille. Diamètre : 60 mm. Échelle : 3 bar, double graduation bar et PSI. Alimentation : 12 V. Rétroéclairage : intégré. Contrôleur : mécanique en ligne, plage 1 à 30 PSI. Couleur de la molette : rouge, noir, violet ou bleu au choix, l'appareil étant identique dans les quatre cas. Fourni avec : durite, raccords, colliers, faisceau, notice de montage. État : 100% neuf.
Installation et entretien
Prévoyez 2 heures à froid. Côté jauge : piquer la pression sur le collecteur d'admission via un té, passer la durite au travers du tablier par un passe-fil existant, alimenter en 12 V après contact et reprendre une masse propre sur la caisse. Côté contrôleur : couper la durite de commande de wastegate, insérer la molette dans le bon sens de flux, colliers serrés. Montez toujours par petits quarts de tour, en relevant la pression à chaque essai. Contrôlez le serrage des colliers après 500 km.
Questions fréquentes
Où brancher un manomètre de pression turbo ?
Sur une prise de pression du collecteur d'admission, en aval du papillon. Un té posé sur la durite du capteur MAP convient sur la plupart des moteurs.
Quelle différence entre 3 bar et 2 bar ?
Le 3 bar couvre les pressions élevées sans saturer ; le 2 bar offre une lecture plus fine sur un moteur d'origine. Pour un usage mixte, le 3 bar reste le choix polyvalent.
Un contrôleur de suralimentation peut-il casser le moteur ?
Oui s'il est monté trop haut. Au-delà de la pression prévue par le constructeur, le mélange s'appauvrit et le cliquetis apparaît. Augmentez très progressivement et surveillez la température.
Ce montage est-il homologué ?
Aucune homologation n'est attestée par le fabricant sur l'étiquette. Une modification de la pression de suralimentation sort du cadre de réception du véhicule : réservez ce réglage à un usage sur circuit fermé.
Le manomètre fonctionne-t-il sur un diesel ?
Oui, un manomètre pression turbo diesel se branche de la même manière : la prise de pression se trouve sur le collecteur, après l'échangeur.
Voir la pression à l'œil, la régler à la molette : le duo qui transforme un ressenti en chiffre.
Type : manomètre de suralimentation + contrôleur mécanique
Diamètre : 60 mm
Échelle : 3 bar, double graduation bar / PSI
Plage du contrôleur : 1 à 30 PSI
Alimentation : 12 V, cadran rétroéclairé
Montage : universel, kit de durites fourni
État : 100% Neuf
